Remotable用
ESP32デバイス参考パーツ

Remotable開発者が実際に現場で使っている部品です。
よければ参考にしてください。

このページについて

Remotableが安定して動作するには部品選びが重要です。
開発者が実際に使用して長期運用できている、比較的信頼できる部品をご紹介します。
＜ご注意＞ただし、あくまで主観的に選んだものです。動作や品質を保証するものではありません。

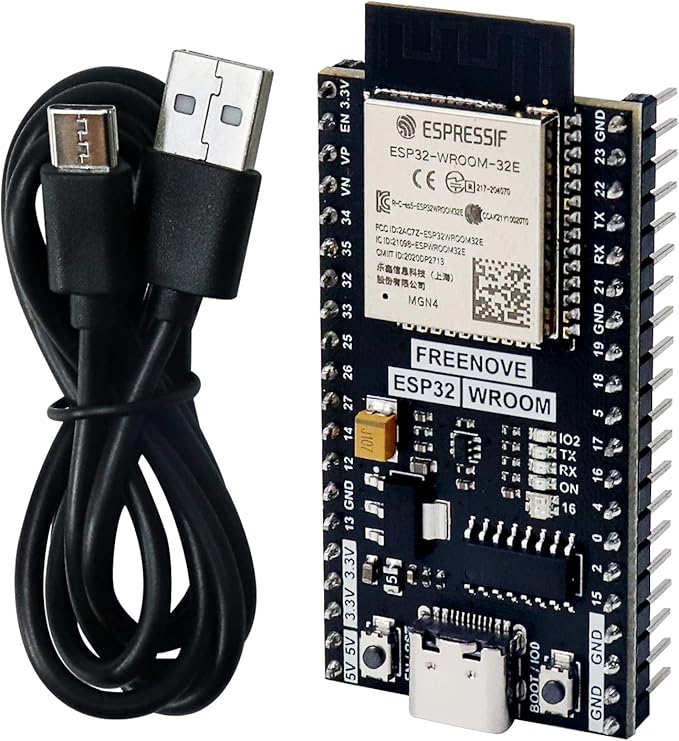

ESP32開発ボード
必須

Freenove製 ESP32ボード

コメント

ESP32はRemotableの頭脳です。Wi-FiとBluetooth機能をを内蔵しており、安価で高性能です。書き込みトラブルの少ない「DevKitC」互換品を選んでください。
比較的品質の安定したFreenove社製をおすすめします。

Wi-Fi / Bluetooth 内蔵
GPIOピン豊富
USB経由で簡単書き込み
Amazonで購入

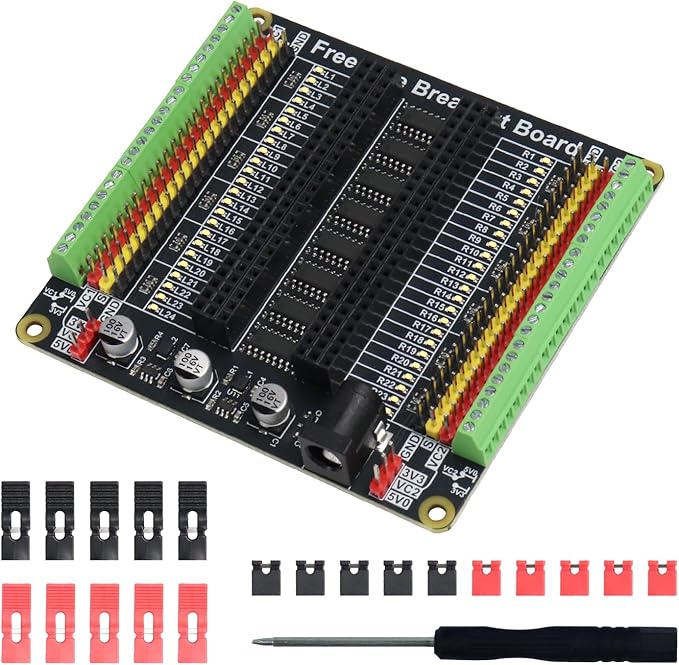

ブレイクアウトボード

Freenove製ブレイクアウトボード

必須

ブレイクアウトボード

解説

ESP32のような小さなチップをハンダ付けすることなく、取り付け・取り外し、接続などの作業をしやすくしてくれるのがブレイクアウトボード（拡張基板）です。これを使うことで結線作業がラクになり、すっぽ抜けなどの接触不良を大幅に減らせます。

ESP32の交換が容易
電線接続が簡単・確実。ハンダ付け不要。
Freenove社で統一すると使いやすい
Amazonで購入

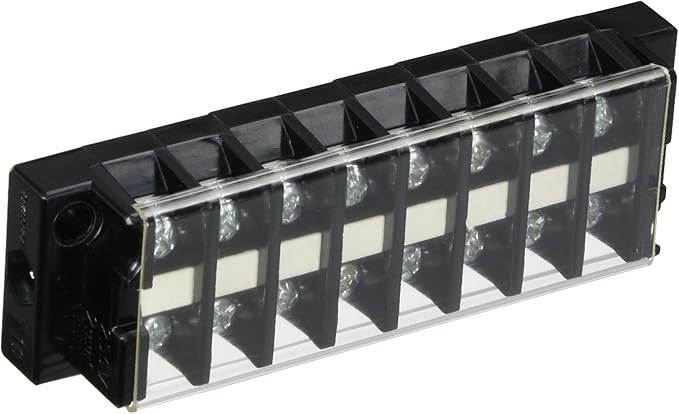

端子台
必須

端子台

配線を分岐・整理するための必須パーツ。RemotableのESP32デバイスでは、電源の分岐やリレーへの接続が必須です。ネジ止め式が安価でカンタン・安全。端子数は将来のことを考慮して10極以上をおすすめします。

バリエーション

3P 端子台 Amazon 4P 端子台 Amazon 6P 端子台 Amazon ジャンパー線 Amazon

AC100V/200Vの配線は電気工事士の資格を持つ方が行ってください。

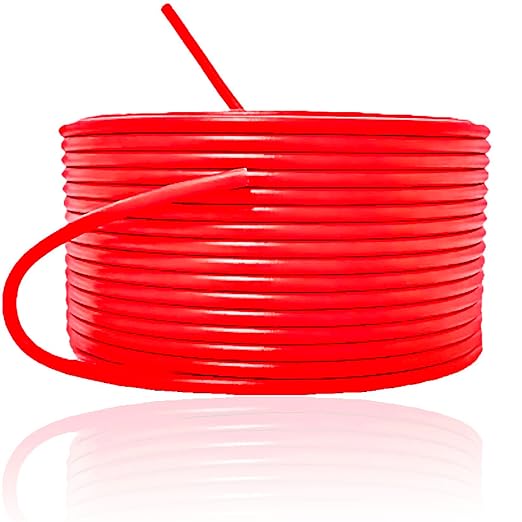

電線

FKK製0.75sq

必須

電線

解説

電源・動力配線のスタンダード「0.75sq」。2Vや24Vのシステムで、4A（アンペア）程度の電流を流す場合、0.75sqなら安全マージンを十分に確保できます。たとえ数メートルの配線になっても、電圧がガクンと落ちる心配が少なく、大切なシステムを安定して稼働させることができます。

回路内は0.75sqで十分。15Aまで可能
電線の色を分けると回路が見やすくなります
Amazonで購入

AC100V/200Vの配線は電気工事士の資格を持つ方が行ってください。

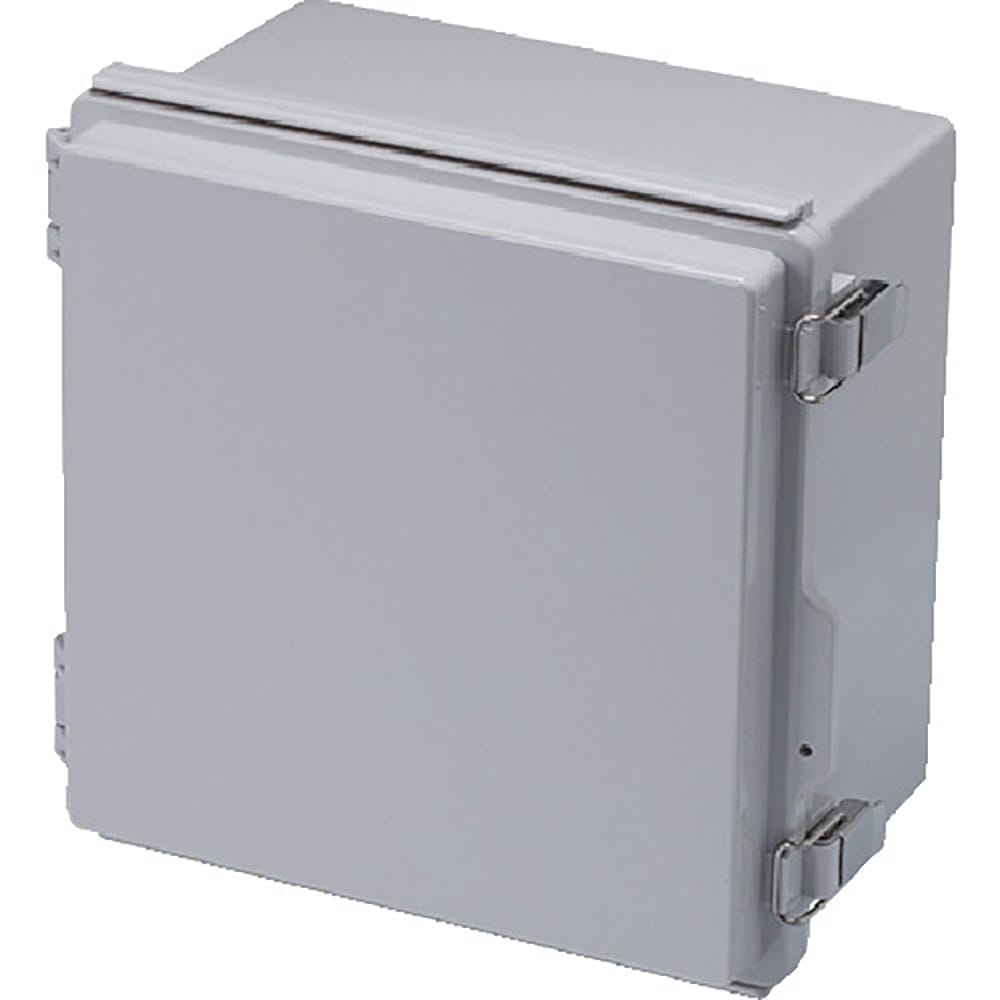

防水ケース

タカチ産業製 防水ボックス

必須

ESP32デバイス用ケース

解説

屋外でも安心・タカチ製ボックス防水・防塵性能: IP65規格に適合しており、屋外や粉塵の多い環境でも内部のESP32や基板を安全に保護します。
材質: ABS樹脂製。軽量ながら強度があり、加工性に優れています
実際に当社でも使用して3年以上になりますが、雨などの侵入はまったくありません。ESP32チップも正常です。

完全な防水性能
加工しやすい材質
豊富なサイズ

タカチ産業BCAPシリーズ（タカチ産業HP）

おすすめサイズ

2ch用

コンパクトサイズ

高さ：19cm × 幅：28cm × 奥行き：13.5cm

2chリレーの実装に最適なジャストサイズです。コンパクトに収まります。
※4chリレーの収納にはスペースが不足するため非推奨です。

Amazonで見る

BCAP192814G

4~6ch向け

標準サイズ

高さ：28cm × 幅：28cm × 奥行き：13cm

4chリレーも余裕を持って配置可能。DC-DCコンバータや端子台を追加しても、配線作業が楽に行える拡張性の高いサイズです。

Amazonで見る

BCAP282813G

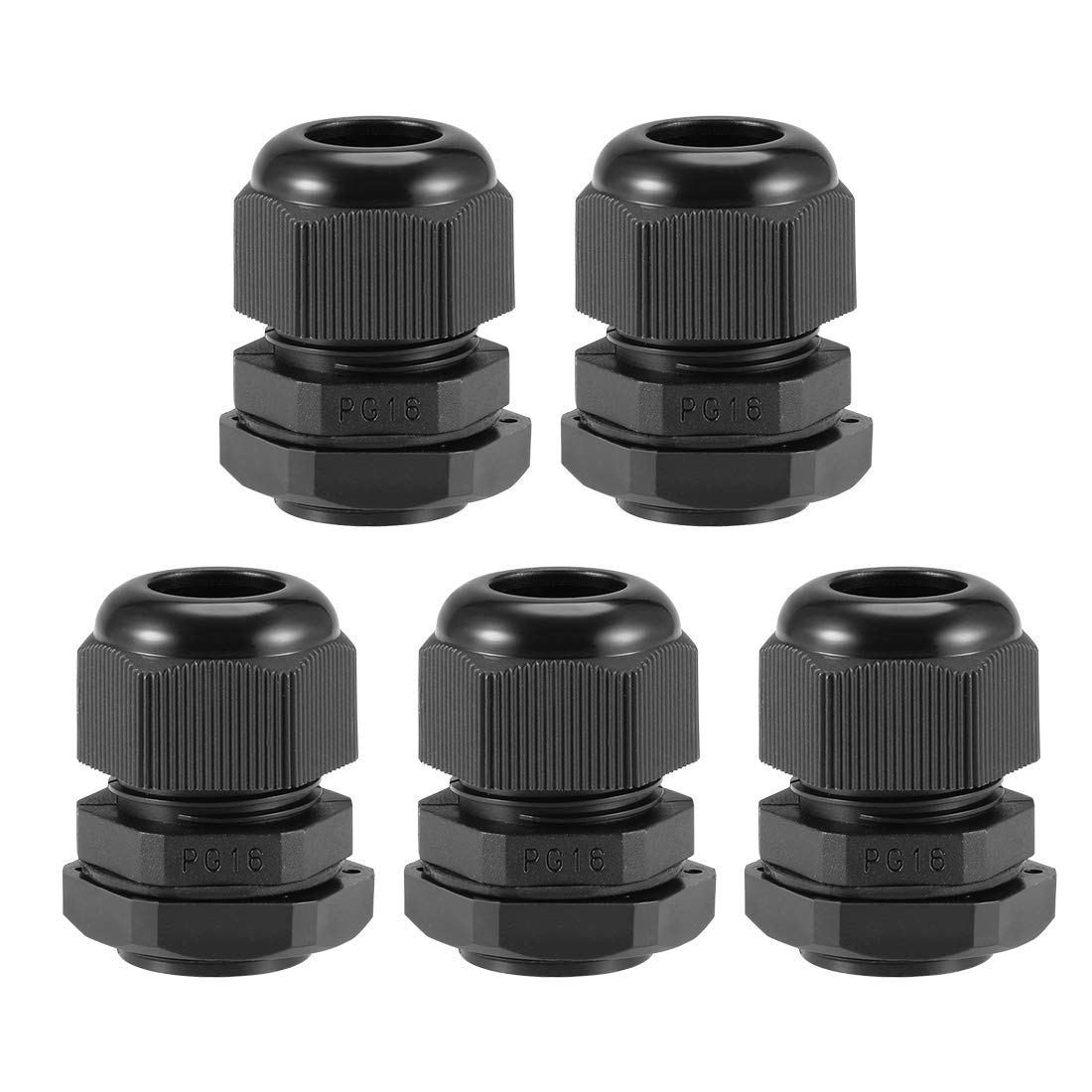

ケーブルグランド

PG16（7−12mm）

必須

ケーブルグランド

解説

外径 7mmから12mm までのケーブルに対応しています。一般的な電源ケーブル（VCTFなど）に最適なサイズです。 締め込むことで内部のゴムパッキンがケーブルに密着し、隙間をふさぎ雨水やホコリの侵入を防ぎます。

ホコリや湿度の多い環境では必須
必ず使用するケーブルに合わせて適合径を選んでください
Amazonで購入

オプション部品（必要に応じて）

防水ケース

屋外設置の場合は必須。IP65以上推奨。

温湿度センサー（DHT22等）

環境データの取得に使用。

ACアダプター（5V/2A）

現場での電源供給用。USB給電も可。

ジャンパーワイヤー

ESP32とリレーの接続に。メス-メス推奨。
